Пресс-форма для оборотной коробки

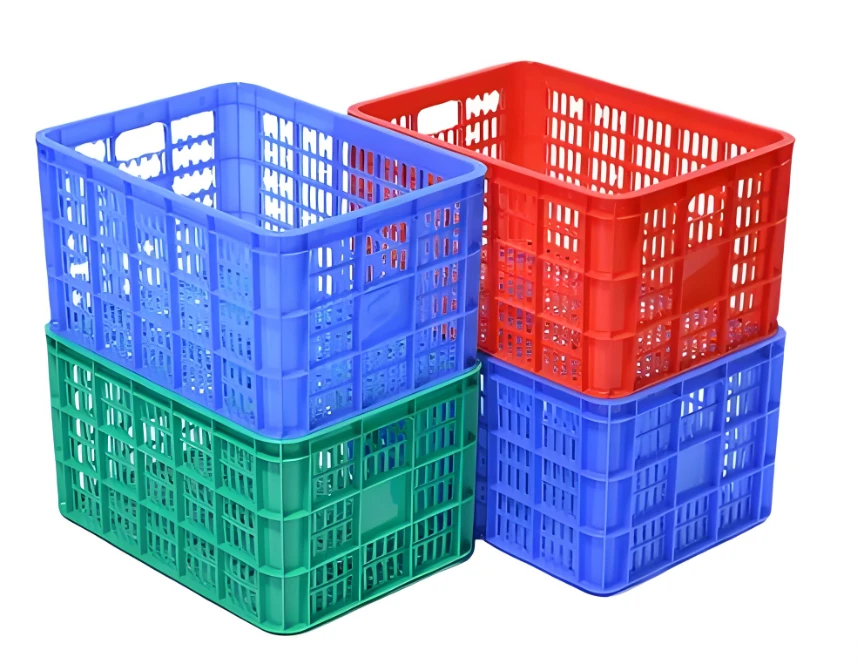

Turnover Box – это большой тонкостенный-корпус с глубокой полостью. Основное сырье: ПП и ПНД. Характеристики продукта: большая плоская поверхность, плотно расположенные ребра жесткости, защелка для ручки/штабелирования, склонность к короблению, а положения ребер чрезвычайно склонны к захвату воздуха. Основные формы пресс-форм в основном представляют собой однокамерные и четырехсторонние сердечники со скользящим элементом-вытяжного типа.

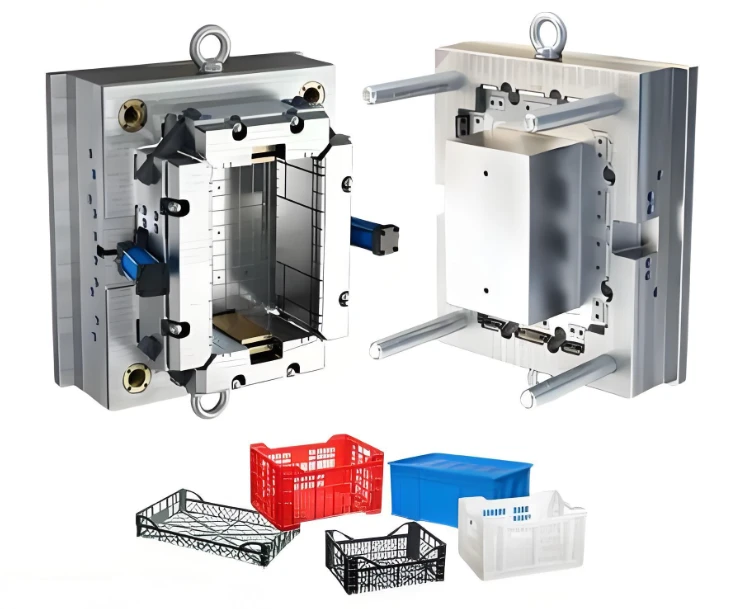

I. Схема общей структуры основной формы



1. Схема расставания

Поверхность разъема устанавливается по максимальному контуру верхнего проема корпуса коробки;

· Ручки на боковых стенках и ограничители штабелирования корпуса коробки → Четырех-вытягивание сердечника ползунка(фиксированный слайдер формы является наиболее часто используемым типом)

· Перевернутая конструкция внутри кузова-фургона (внутренний паз) → Механизм наклонной крыши



2. Два маршрута для основной-тяги

1) Наклонный ползунок направляющей стойки:Низкая стоимость, обычно используется для коробок малого и среднего-размера; склонен к износу при высокой-скорости производства и ограниченной тяговой силе-сердцевины

2) Цилиндрический-четырёхсторонний-ползун:Предпочтителен для больших-перекатных коробок, стабильного-вытягивания стержня, контролируемого хода, подходит для автоматизированных производственных линий; слайдер должен иметь внутри независимую систему водяного охлаждения



3. Система выброса (самый важный момент, предотвращающий появление белых следов на верхней и нижней депрессии)

Три зрелых решения:

1. Выталкивание толкающей пластины (верхней пластины) [Предпочтительно]:Равномерная сила, большая плоская поверхность с меньшей вероятностью будет повреждена; подходит для стандартных логистических оборотных коробок

2. Выталкивание комбинации нажимной пластины и штифта:增设 штифты на пересечении ребер с учетом как рамы, так и нижних ребер жесткости

3. Вторичная структура выброса:Для коробок со сверх-высокой-глубиной и изделий с небольшим наклоном при извлечении из формы сначала необходимо-вынуть из формы, а затем полностью вытолкнуть ее, чтобы не повредить корпус коробки.

Точки проектирования: Штыри избегают внешней поверхности; симметрично расположены; резервный воздух-подталкивает вспомогательный выброс для уменьшения вакуумной адгезии формы.





II. Система заливки (сравнение заливочных отверстий)



схема	применимая сцена	относительные преимущества
Нижняя веерообразная-боковая заслонка (холодный канал)	Стандартные транспортировочные коробки с ограниченным бюджетом	Расплав заполняется равномерно, что снижает усадку днища; требуется ручная резка ворот, в результате чего происходит отход рукояточной части изделия.
Боковые-утопленные ворота в стене	Высокие требования к внешнему виду и автоматизированные производственные линии	Автоматическая остановка разливки, отсутствие следов разливочных сопел; не подходит для очень больших коробок; этот процесс длительный и подвержен нехватке материалов.
Многоточечный впрыск-горячеканальных систем (игольчатый клапан)	Большие коробки оборота, высокая производительность, стремление к короткому циклу	Сбалансированное наполнение, ослабленные следы слияния, нет ручки; стоимость формы увеличилась.



Важное напоминание: для крупных компонентов необходимо провести анализ текучести пресс-формы, чтобы спрогнозировать расположение следов сварных швов и зон, склонных к скоплению газа. Постарайтесь расположить метки сварных швов в местах, не-несущих-нагруженных и не-видимых.





III. Система охлаждения (определение коробления и цикла формования)



Самая большая проблема Turnoverbox: неравномерное охлаждение → выгибание днища и деформация четырех сторон.

1. Движущаяся базовая модель:используя водо-блокирующую пластину/распылитель-водопровод, добиваясь полного охлаждения внутри глубокой полости;

2. Фиксированная полость модели, четырехсторонние-ползунки:каждый имеет независимый контур охлаждения, контроль температуры осуществляется по зонам-;

3. Водный путь находится на расстоянии 20-30 мм от поверхности полости, водные пути более плотные в углах и ребрах;

4. Разница температур между входной и выходной водой должна быть меньше или равна 5 градусам; в идеальных условиях цикл формования можно сократить на 20% - 30%.





IV. Выхлопная система (решения частых дефектовОбороткоробка)



Распространенная проблема: скопление газа на концах ребер жесткости → обгоревшие края, пузыри, плохая прочность соединения.

1. Открыть вентиляционные прорези вокруг разделяющей поверхности, в углах и в местах сварных швов: глубиной 0.02 - 0.05 мм, шириной 6 - 15 мм;

2. С помощью вставок загерметизируйте вентиляционное отверстие на концах всех ребер жесткости и мертвых углах защелки-частями (0.015 - 0.025мм);

3. Зарезервировать вентиляционные зазоры на привалочной поверхности скользящего блока и наклонной верхней направляющей поверхности; в зонах с избыточным-скоплением газа можно использовать воздухопроницаемую сталь.





V. Выбор материалов формы (ПП/ПЭВП без коррозии, с упором на износостойкость)



1. Экономный тип (в пределах 100 000 циклов пресс-формы)Полость пресс-формы/сердцевина: P20/1.2311 (HRC28-32); Пресс-форма S50C

2. Общая модель массового производства (в основном рекомендуется)Полость/сердечник пресс-формы: 718H/1,2738 (HRC33-38), с хорошими характеристиками полировки и травления, срок службы на 40% выше, чем у P20, а коробчатая форма HuangyanTurnover является наиболее часто используемой.

3. Сверх-долгосрочное-массовое производство,с небольшим заполнением стекловолокном. Полость формы подвергается азотированию; износостойкий-блок скользящего блока изготовлен из медного/твердого сплава;

Оборотный ящик для продуктов питания-, если требуется защита от ржавчины, можно выбрать S136H, стоимость значительно увеличится, а обычные логистические ящики обычно не используются.
