Глубоко совершенствуйте технологию литья! Комплексный анализ процесса формования термопластичных композитных материалов

По мере перехода индустрии новых материалов к высокотехнологичным, экологичным и крупномасштабным-композитам термопластичные композиты, обладающие такими преимуществами, как возможность вторичной переработки, высокая прочность, высокая эффективность формования и превосходные механические свойства, постепенно вытесняют термореактивные композиты и традиционные металлические материалы, становясь основным материалом в таких областях, как аэрокосмическая промышленность, новые виды транспорта, железнодорожный транспорт и высокотехнологичное-оборудование. А технология компрессионного формования, являющаяся основным процессом массового производства термопластичных композитов, с ее высокой эффективностью производства, точными размерами продукта, хорошей консистенцией и контролируемыми затратами, стала ключевым мостом, соединяющим термопластичные композиты и конечные продукты. В отличие от компрессионного формования термореактивных композитов, компрессионное формование термопластичных композитов не требует длительного процесса отверждения, что позволяет быстро формовать и перерабатывать, что больше соответствует потребностям крупномасштабного-производства.

Основной принцип: основная логика компрессионного формования термопластичных композитов

Компрессионное формование термопластичных композитов по существу представляет собой замкнутый-процесс "термического плавления - формования под давлением - охлаждения и отверждения". Суть заключается в использовании термопластической природы термопластических смол (обратимое плавление при нагревании и затвердевание при охлаждении), когда заготовки из термопластических композитных материалов (таких как формовочные компаунды SMC/BMC, армированные волокном термопластические препреги и т. д.) помещаются в форму, предварительно нагретую до заданной температуры, и через пресс прикладывается определенное давление для плавления, растекания и заполнения полости формы внутри заготовки. После этого его охлаждают и отверждают, а форму снимают для получения желаемого продукта. Весь процесс не требует длительной реакции отверждения, имеет короткий цикл формования, может производиться непрерывно, а продукты можно перерабатывать и перерабатывать, что делает его одним из лучших процессов для крупномасштабного массового производства термопластичных композитов.

По сравнению с компрессионным формованием термореактивных композитов компрессионное формование термопластичных композитов имеет три основных отличия:

Во-первых, механизм формования другой. Термопласты основаны на физических изменениях, происходящих при плавлении и охлаждении смолы, тогда как термореактивные композиты основаны на химических изменениях в результате реакций сшивания смолы-.

Во-вторых, цикл формования отличается. Цикл формования компрессионным формованием термопластов обычно составляет 2-10 минут на деталь, что намного короче, чем цикл компрессионного формования термореактивных материалов, который составляет от 30 минут до 2 часов на деталь.

В-третьих, возможность вторичной переработки различна. Изделия из термопластов можно нагревать и плавить для переработки и повторного использования, тогда как изделия из термореактивных материалов не подлежат вторичной переработке.

Кроме того, заготовки для компрессионного формования термопластичных композитов могут принимать различные формы, такие как препреги и формовочные смеси, адаптируясь к эксплуатационным требованиям различных продуктов и обеспечивая большую гибкость.

С точки зрения основного процесса, компрессионное формование термопластичных композитов в основном состоит из четырех этапов, каждый из которых тесно связан, и каждый этап напрямую влияет на механические свойства и размерную точность продукта, а также является основным звеном управления в отраслевой практике:

Шаг 1. Подготовка заготовки. Основная задача — адаптироваться к требованиям продукта и выбрать подходящий тип и спецификацию заготовки. Заготовки для компрессионного формования термопластичных композитов в основном включают листовые формовочные массы (SMC), объемные формовочные массы (BMC) и препреги с непрерывным волокном. - SMC/BMC подходят для крупномасштабного-, среднего и мелкого-производства продукции и имеют более низкие затраты; Препреги с непрерывным волокном (например, препреги из ПП, ПА, армированные углеродным волокном) подходят для производства высококачественной-продукции и обладают лучшими механическими свойствами. В то же время размер заготовки необходимо отрезать в соответствии с размером продукта и требованиями к производительности, а также необходимо контролировать однородность толщины заготовки, чтобы избежать дефектов формования, вызванных неравномерностью заготовок. Кроме того, некоторые заготовки необходимо предварительно подогреть, чтобы улучшить текучесть расплава и обеспечить равномерное заполнение полости формы.

Шаг 2. Предварительный нагрев и установка формы. Температура формы является одним из основных параметров формования, и ее необходимо точно контролировать в зависимости от типа смолы. Различные термопластичные смолы имеют разные температуры плавления, и температуру предварительного нагрева формы необходимо контролировать выше температуры плавления смолы и ниже температуры разложения. Например, температура формы для смолы ПП контролируется на уровне 160-180 градусов, а для смолы ППС - на уровне 280-320 градусов. Форму необходимо заранее установить на пресс, чтобы обеспечить точное закрытие формы, а на поверхность формы необходимо нанести антиадгезив, чтобы предотвратить прилипание продукта после охлаждения и обеспечить плавное извлечение из формы, сохраняя качество внешнего вида продукта. Шаг 3. Компрессионное формование. Это основной процесс всей процедуры, в котором основное внимание уделяется контролю трех ключевых параметров: давления, температуры и времени. Подготовленную заготовку помещают в предварительно нагретую форму и активируют пресс для закрытия формы. Прикладывается заданное давление (обычно 10-50 МПа) при поддержании температуры формы. Под давлением преформа плавится и растекается, заполняя всю полость формы, вытесняя воздух из полости, обеспечивая плотную структуру изделия. Время компрессионного формования следует регулировать в зависимости от толщины изделия и типа смолы, обычно оно составляет от 2 до 10 минут, чтобы обеспечить полное расплавление заготовки и ее равномерное растекание, избегая таких дефектов, как нехватка материала и пузыри.

Основные точки процесса: три ключевых параметра определяют производительность и качество продукта

Хотя компрессионное формование термопластичных композитов может показаться простым, на самом деле оно требует чрезвычайно точного контроля параметров процесса. Среди них температура пресс-формы, давление сжатия и время сжатия являются тремя основными параметрами управления, известными в промышленности как «три элемента» компрессионного формования. Даже малейшее отклонение может привести к таким дефектам, как нехватка материала, пузыри, деформация и расслоение изделия, что влияет на его производительность и срок службы. Объединив практический опыт отрасли и новейшие технологические достижения, мы разбиваем три основных процесса, балансируя между профессионализмом и практичностью:

Пункт 1: Температура пресс-формы - Точный контроль эффектов плавления и формования. Температура пресс-формы напрямую влияет на степень плавления термопластической смолы, а также на эффект охлаждения и формования, являясь основным параметром, влияющим на характеристики продукта. Слишком высокая температура может вызвать разложение смолы, пожелтение поверхности изделия и чрезмерное отклонение размеров; если он слишком низкий, смола не расплавится полностью, будет иметь плохую текучесть, не сможет заполнить полость формы и будет подвержена таким дефектам, как нехватка материала и расслоение. На практике температуру формы следует точно устанавливать в зависимости от типа смолы и толщины изделия. Между тем, необходимо использовать технологию зонального контроля температуры, чтобы уменьшить разницу температур внутри и снаружи полости формы, исключить неравномерное отверждение и предотвратить остаточное напряжение в изделии, избегая деформации и растрескивания. Например, при формовании тонкостенных изделий температуру формы можно соответствующим образом повысить, чтобы повысить текучесть смолы; при формовании толстостенных изделий температуру можно соответствующим образом снизить, чтобы избежать деформации из-за извлечения из формы до того, как внутренняя часть полностью остынет и затвердеет.

Пункт 2: Давление сжатия - Разумный контроль для обеспечения плотной структуры и точных размеров. Основная функция давления сжатия заключается в том, чтобы обеспечить плотное прилегание преформы к полости формы, вытеснять воздух и способствовать плавлению и течению смолы, обеспечивая плотную структуру и точные размеры изделия. Если давление слишком низкое, преформа не может полностью заполнить полость формы, что легко приводит к нехватке материала, образованию пузырей и рыхлой структуре; если оно слишком велико, это приведет к увеличению энергопотребления оборудования, повреждению формы и может вызвать остаточное напряжение внутри изделия, влияющее на его механические свойства. На практике давление сжатия следует регулировать в зависимости от типа заготовки, структуры изделия и размеров, обычно в диапазоне от 10 до 50 МПа - более высокое давление требуется для материалов компрессионного формования с большой степенью сжатия и смол с высокой вязкостью расплава; для изделий простой-формы с тонкими-тонкими стенками давление можно соответствующим образом снизить. Кроме того, следует использовать технологию градиентного давления для постепенного увеличения давления, избегая внезапного повышения давления, которое может привести к разбрызгиванию преформы или повреждению пресс-формы.

Пункт 3: Время сжатия - Научная настройка для балансировки эффективности и производительности. Время сжатия относится к периоду от момента полного закрытия формы до момента, когда преформа плавится, течет, охлаждается и затвердевает в форме, что напрямую влияет на степень отверждения и эффективность производства продукта. Если время слишком короткое, смола не расплавится полностью, а охлаждение и схватывание окажутся недостаточными, что приведет к короблению, деформации и ухудшению механических свойств изделия; если он слишком длинный, это приведет к удлинению производственного цикла, увеличению энергопотребления и может привести к чрезмерному-отверждению продукта, что приведет к таким дефектам, как потемнение и пузыри на поверхности. На практике время сжатия следует устанавливать в зависимости от температуры формы, толщины изделия и типа смолы, обычно оно составляет от 2 до 10 минут -, чем выше температура формы и чем тоньше изделие, тем короче время сжатия; чем выше вязкость расплава смолы и чем толще продукт, тем дольше время сжатия. Более того, соответствующее увеличение времени сжатия может повысить кристалличность и механические свойства продукта, но следует избегать чрезмерного растяжения, чтобы предотвратить увеличение затрат. В дополнение к трем основным параметрам на эффект формования также влияют качество заготовки, точность формы и выбор антиадгезива. Заготовка должна обеспечивать равномерную толщину, отсутствие примесей и равномерное распределение волокон, чтобы избежать дефектов продукта, вызванных проблемами с заготовкой; пресс-форма должна быть обработана по высокоточной-технологии, чтобы обеспечить точные размеры полости и гладкую поверхность, уменьшить размерные отклонения и дефекты внешнего вида изделия; разделительный состав следует выбирать совместимым с термопластической смолой, наносить равномерно, чтобы не повредить поверхность изделия при распалубке и не повлиять на последующую обработку изделия.

Анализ многопрофильных-приложений: от гражданских до высококлассных-, раскрывающих ценность всех сценариев

Технология компрессионного формования термопластичных композитных материалов, обладающая такими преимуществами, как высокая эффективность, возможность вторичной переработки, точные размеры и контролируемые затраты, широко применяется во многих областях, таких как аэрокосмическая промышленность, транспортные средства на новых источниках энергии, железнодорожный транспорт, высокотехнологичное-оборудование и продукция гражданского назначения. Фокусы приложений, типы продуктов и требования к производительности различаются в разных областях. На основе практических примеров в этой статье всесторонне анализируется ее прикладная ценность:

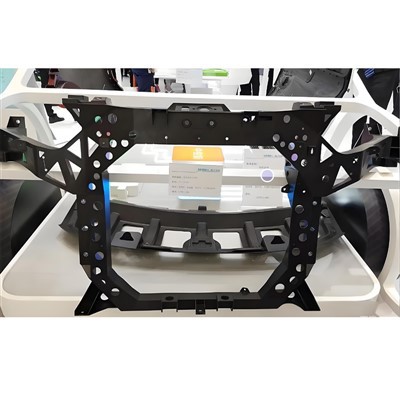

Сценарий первого применения: автомобиль на новой энергии - Легкий вес, высокая прочность, способствующий энергосбережению и сокращению выбросов. Спрос на легкий вес, высокую прочность и возможность вторичной переработки в транспортных средствах на новых источниках энергии становится все более актуальным. Изделия из термопластичного композитного материала, формованные прессованием, с их преимуществами легкого веса, высокой прочности, хорошей ударопрочности и пригодности к вторичной переработке, стали основным выбором для модернизации легких автомобилей. В основном они применяются в таких изделиях, как автомобильные бамперы, капоты двигателей, внутренние панели дверей, корпуса аккумуляторов и компоненты шасси.

Второй сценарий применения: аэрокосмическая отрасль - Высокая производительность, высокая точность, адаптация к суровым условиям. В аэрокосмической отрасли предъявляются чрезвычайно высокие требования к механическим свойствам, точности размеров и термостойкости композиционных материалов. Благодаря оптимизации процесса технология компрессионного формования термопластичных композитных материалов позволяет добиться крупномасштабного-производства высоко-продукции. В основном он применяется в таких продуктах, как лопасти несущего винта беспилотных летательных аппаратов, компоненты дверей самолетов, кронштейны для спутников и аксессуары для авиационных двигателей.

Третий сценарий применения: - износостойкость в сфере железнодорожного транспорта, защита от-старения, повышение эксплуатационной безопасности. Оборудование железнодорожного транспорта должно выдерживать сложные нагрузки, вибрацию и эрозию окружающей среды в течение длительного времени, поэтому требуются материалы с высокой износостойкостью, устойчивостью к-старению и ударопрочностью. Изделия из термопластичного композитного материала, формованные под давлением, могут идеально соответствовать этим требованиям и в основном применяются в таких изделиях, как внутренние панели, каркасы сидений, поручни и звукоизоляционные плиты железнодорожных транзитных вагонов.

Сценарий применения четвертый: гражданское и высококлассное-оборудование -, низкая стоимость, массовое производство, адаптация к разнообразным требованиям. В гражданской сфере изделия из термопластичного композитного материала, отлитые под давлением, широко используются в таких изделиях, как корпуса бытовой техники, сантехника и оборудование для фитнеса, заменяя традиционные пластиковые и металлические изделия из-за их низкой стоимости, высокой эффективности формования и эстетичного внешнего вида. В области-высокотехнологичного оборудования они применяются в таких продуктах, как корпуса роботов, аксессуары для медицинских приборов и прецизионные корпуса инструментов, отвечающие требованиям использования высококлассного-оборудования благодаря своей высокой точности и высокой прочности.

Таким образом, технология компрессионного формования термопластичных композитных материалов является основной поддержкой крупномасштабного применения термопластичных композитов и важной технологией, способствующей модернизации высокотехнологичного производства. От технических принципов до ключевых моментов процесса, от применения в различных-областях до передовых-революционных прорывов — эта технология с ее преимуществами высокой эффективности, возможности вторичной переработки и точного управления постепенно заменяет традиционные процессы формования и открывает новые возможности применения. Благодаря постоянному обновлению основных технологий и ускорению внутреннего замещения китайская технология компрессионного формования термопластичных композитных материалов постепенно перейдет от «догоняющего и параллельного развития» к «параллельному и лидирующему», расширяя возможности таких областей, как аэрокосмическая промышленность, новые виды транспорта на энергии и железнодорожный транспорт, а также придавая мощный импульс высококачественному развитию китайской промышленности новых материалов.
